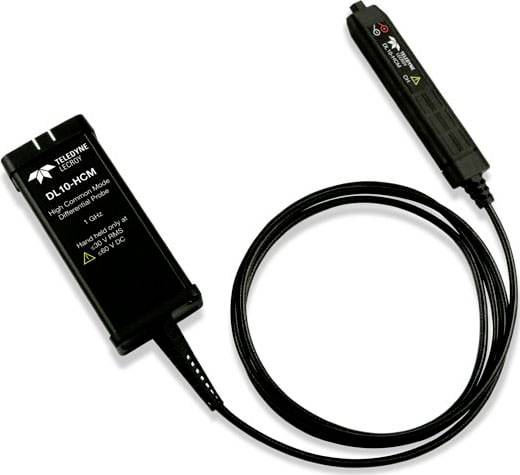

1 GHz-es 60 V-os közös módú differenciálszonda Ideális szondák 48V GaN áramátalakításhoz 60 V közös üzemmódban és 80 V differenciális bemeneti tartományban, 1 GHz sávszélességgel, ezek a szondák ideálisak a GaN áramátalakítás mérésére alacsony feszültség mellett. A 60 V-os közös mód jó az akkumulátor rezgéseinek és az ömlesztett / abszorpciós feszültségnek a töltés közbeni kezelésére, míg a 80 V-os differenciális bemeneti tartomány mozgásteret biztosít a túllépéshez. A legnagyobb mértékű pontosság A DL-HCM szondákat nagy pontosságú mérésekhez kalibrálják 0,5% -ra egyenárammal és 0,1 dB-es síkossággal az egyenáramtól 100 MHz-ig. Ez biztosítja az impulzusszélesség modulált jelek felső és alsó feszültségszintjének nagy pontosságát. A pontos erősítés kalibrálásának funkciója lehetővé teszi a további mérési pontosságot azáltal, hogy javítja az erősítés pontosságát és eltávolítja a kis eltolási eltéréseket a mérési konfigurációból. A legkisebb zaj és a legnagyobb elutasítás A Common Mode Rejection Ratio (CMRR) kivételes nagyon magas frekvenciák esetén. Ez akkor nyújtja a legjobb mérési teljesítményt, ha a GaW eszközökre és rendszerekre jellemző PWM jeleket nagyon magas lefutási…
